摘要:LED顯示屏根據應用領域不同,分為多種安裝方式,有:固定安裝、租賃吊裝、球場圍欄安裝。

    LED顯示屏根據應用領域不同,分為多種安裝方式,有:固定安裝、租賃吊裝、球場圍欄安裝。



    LED顯示屏根據用戶使用環境不同,分為多種安裝方式,有:壁掛式、懸臂式、鑲嵌式、立柱式、站立式、樓頂式、移動式、球場圍欄式、租賃吊裝式、弧形式等多種安裝方式。

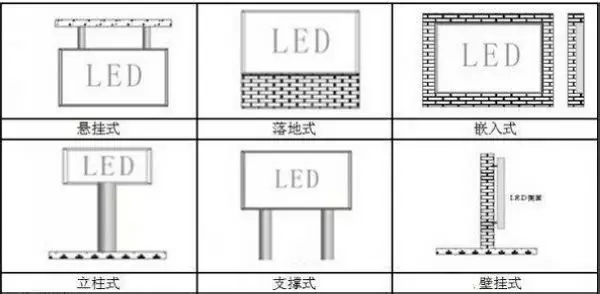

較為常見的6種LED顯示屏安裝方式

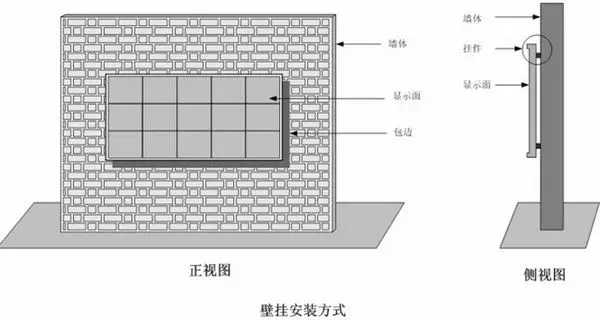

    1、壁掛式安裝方式






    1)此安裝方式通常用于戶內或者半戶外



    2)屏體顯示面積小,一般不留維修通道空間,整屏取下進行維修,或者做成折疊一體式框架



    3)屏體面積稍大一些,一般采用前維護設計(即正面維護設計,通常采用列拼裝方式)



    2、立柱式安裝方式






    立柱式安裝方式有多種,一般作戶外廣告使用,以下:

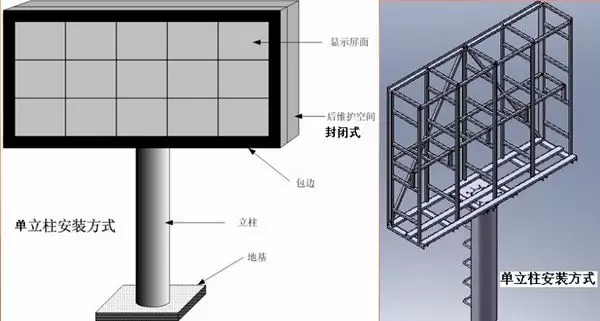

    1)單立柱安裝方式:適用于小屏應用



    2)雙立柱安裝方式:適用于大屏應用



    3)封閉式維護通道:適用于簡易箱體



    4)敞開式維護通道:適用于標準箱體

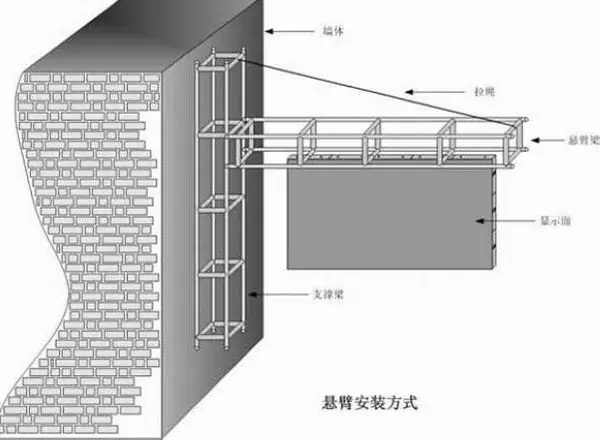

    3、懸臂式安裝方式






    1)此方式多用于戶內以及半戶外



    2)一般用于通道、走廊入口處,也有車站、火車站、地鐵口入口處等



    3)有用于公路、鐵路、高速公路上作交通誘導使用



    4)屏體設計一般采用一體柜設計,或者吊裝結構設計

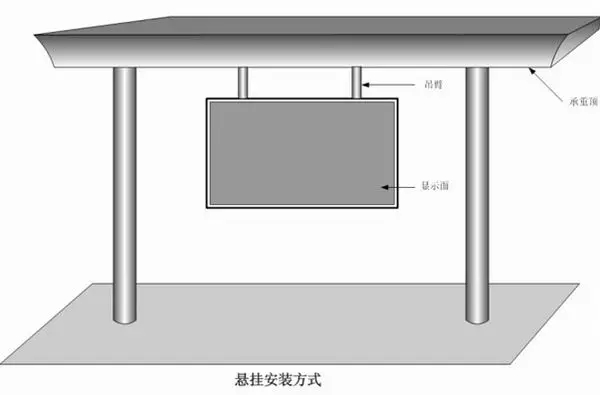

    4、懸掛式安裝方式






    此安裝方式與懸臂式安裝方式大同小異,應用都一樣,屏體采用一體柜設計方案,適用于室內、半戶外屏體

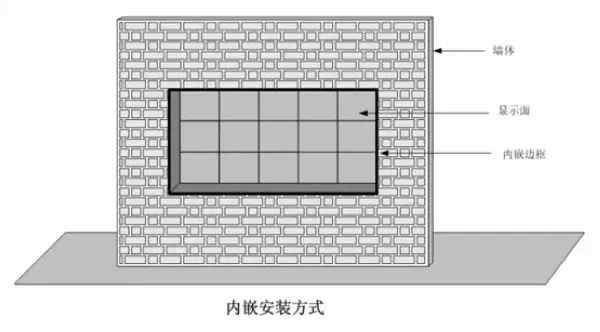

    5、鑲嵌式安裝方式






    1)整個顯示屏體嵌入墻體,顯示平面與墻面在同一水平面



    2)采用簡易箱體設計



    3)一般采用前維護(正面維護設計)



    4)此安裝方式,戶內、戶外都使用,但一般應用與小點距且顯示面積不大的屏體



    5)一般多用于大廈門口、大樓大廳等

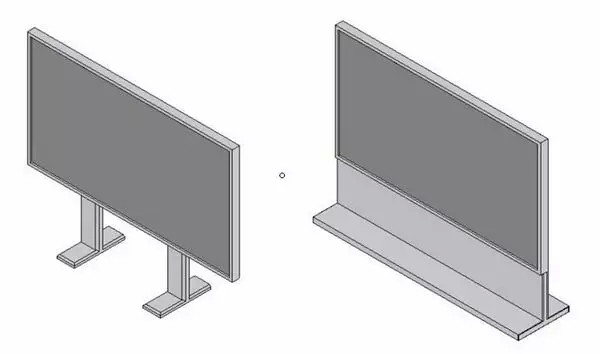

    6、站立式安裝方式






    1)一般采用一體柜設計,也有分列式組合設計



    2)適用于戶內小點距規格屏體



    3)一般顯示面積小



    4)主要典型應用LED TV設計

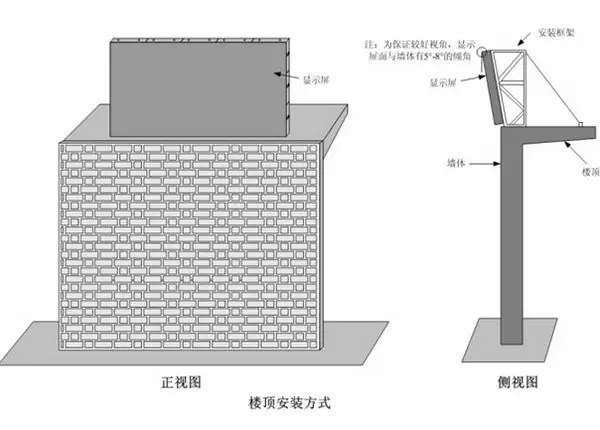

    7、樓頂式安裝方式




    1)此安裝方式抗風力是個關鍵



    2)一般帶有傾斜角度安裝,或者模組采用斜8°設計



    3)多用于戶外廣告顯示

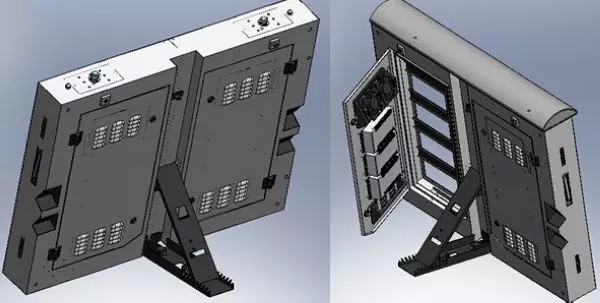

    8、足球場圍欄式安裝方式






    用于足球場四周一圈圍欄廣告顯示



    屏體視角可隨支撐架斜度調節而調整



    采用軟硅膠面罩設計,并且采用軟弧頂設計,以免運動碰撞受傷

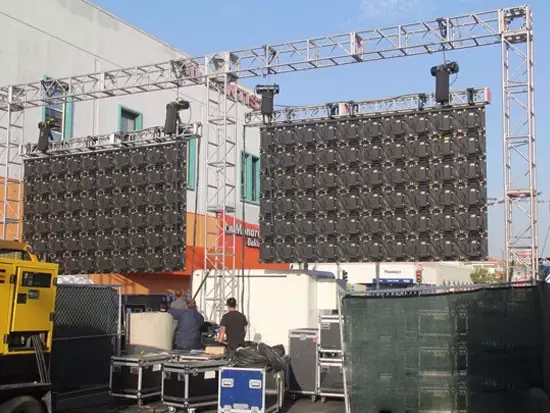

    9、租賃吊裝方式






    屏的尺寸按普通屏確定。



    吊裝屏不宜做大。一般要求在6M*10M以下。特殊箱體材質和條幕式的例外。



    頂部配吊梁,底部配底梁。吊梁用于吊裝屏。



    行與行箱體間,用吊裝機構連接,水平箱體間裝鎖扣拉緊。



    吊裝機構分:齒輪式、錐桿式、螺栓式。



    齒輪式比較貴,美觀,



    錐桿式價格適中,可靠。



    螺栓式最便宜,可靠,組裝比較麻煩,適宜不反復拆裝的情況下

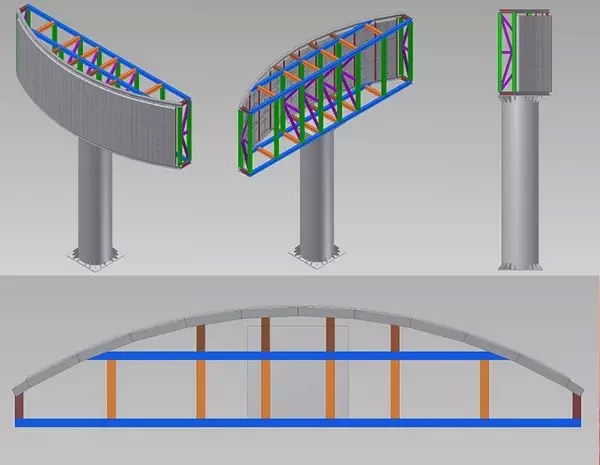

    10、弧形式安裝方式






    畫面長度x寬度(高度):LxW



    畫面長度W:指畫面的高度。



    畫面長度L:畫面的長度。



    畫面長度可以按圓或弧的周長來初步確定。再除以模組長度,以確定模組數量。



    對于圓形屏盡量按92個模組來分;盡量按2、3、4、5、6的整數位倍來確定一行的模組數(方便劃分箱體,易于生產)。模組的拔模斜度一般是2度,一個模組只有4度。即一般需要92個模組以組成一個完美的圓形屏。最不不宜低于60個模組。



    確定一行模組數量后,即可得出畫面的長度。



    畫面長度L=模組數*模組長度



    畫面面積A=L*W



    對于非圓形屏(弧形屏),只需要按需要劃分下來,就像切蛋糕樣的。



    安裝架需要根據圓形屏(弧形屏)的尺寸定制。

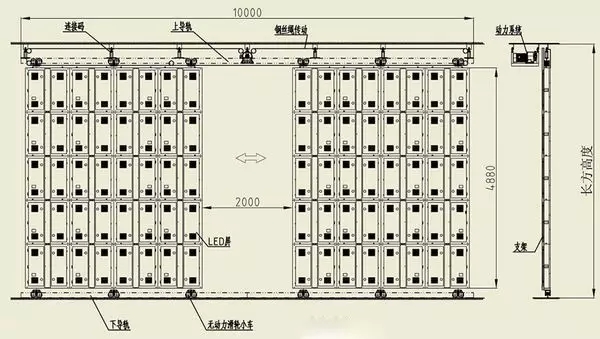

    10、桁架移動式安裝方式







    1)屏體根據實際需要可實時移動



    2)屏體移動根據顯示畫面和現場情況進行分合移動



    3)采用桁架導軌式設計



    4)一般應用于舞臺背景屏體,多用于電視臺、演唱會等現場
